| مواصفات الأنبوب: | ASME SA213 | مواد: | TP317L |
|---|---|---|---|
| شكل: | يو بيند تيوب | اسم المنتج: | أنابيب الصلب غير القابل للصدأ |
| نوع الأنبوب: | مسحوب على البارد سلس | بحجم: | 1/2 "-1" |
| WT: | 0.035 "- 0.120" | إنهاء: | ملدن ومخلل |
| صفقة: | حقيبة خشبية | تطبيق: | مبادل حراري |
| إبراز: | TP304N U Bend Tubing,SA213 U Bend Tubing,sa213 TP304N غير القابل للصدأ والانحناءات |
||
TP304N U Bend Tubing ، ASME SA213 أنابيب الفولاذ المقاوم للصدأ المسحوبة على البارد U
الفولاذ المقاوم للصدأ الصف 304 هو الفولاذ المقاوم للصدأ الأكثر استخدامًا.درجة الفولاذ المقاوم للصدأ 304N لديها مقاومة تآكل أفضل من الدرجة 302 ، وهي في الغالب غير مغناطيسية بطبيعتها ؛ولكن عندما يعمل على البارد فإنه يكتسب جودة مغناطيسية قليلاً.
| المعايير | ASTM A 213، ASME SA 213، ASTM A 249، ASME SA 249، ASTM A 688، ASME SA 688، ASTM A 789، ASME SA 789، ASTM B 163، ASME SB 163، ASTM B 167، ASME SB 167، ASTM B 668 ، ASME SB 668 |
| المواد | 304 / L / H ، 316 / L / TI ، 317 / L ، 321 / H ، 347 / H ، 310S ، S31500 ، S31803 ، S32205 ، S32750 ، S32760 ، S32001 ، S32304 ، N06600 ، N06625 ، N08800 ، N08810 ، N08811 ، N08825 ، N08904 ، N04400 ، TI GR.1 / GR.2 |
| القطر الخارجي | BWG | |||||||
| 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| سمك الجدار مم | ||||||||
| 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| مم | بوصة | الوزن كجم / م | ||||||
| 12.70 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | - | - | - |
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | - | - | - |
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | - | - |
| 25.40 | 1 | 0.440 | 0.546 | 0.750 | 0.981 | 1.234 | 1.574 | - |
| 31.75 | 11/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | - |
| 38.10 | 11/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | - |
| 44.50 | 13/4 | - | - | 1.342 | 1.774 | 2.244 | 2.894 | 3.50 |
| 50.80 | 2 | - | - | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 |
| جزء | المحتوى (٪) |
| الكروم ، كر | 18-20 |
| نيكل ، ني | 8-11 |
| المنغنيز ، مينيسوتا | 2 |
| السيليكون ، سي | 1 |
| نيتروجين ، ن | 0.1-0.16 |
| الكربون ، ج | 0.08 |
| الفوسفور ، ص | 0.045 |
| الكبريت ، S. | 0.030 |
| الحديد ، الحديد | توازن |
يستخدم الفولاذ المقاوم للصدأ فئة 304N على نطاق واسع في التطبيقات التالية:
أنابيب الضغط
ASTM A249 / ASME SA249 (سخان الغلاية الفولاذية الأوستنيتي الملحومة وأنابيب المبادل الحراري)
ASTM A269 / ASME SA269 (أنابيب الخدمة العامة غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي)
ASTM A270 / ASME SA270 (أنابيب صحية غير ملحومة وملحومة من الفولاذ المقاوم للصدأ الأوستنيتي)
ASTM A213 / ASME SA213 (غلاية فولاذية غير ملحومة من الحديد والسبائك ، وسخان فائق وحرارة-
أنابيب مبادل)
ASTM A179 / ASME SA179 (أنابيب مبادل حراري من الكربون وسبائك الكربون غير الملحومة)
أنابيب سخان مياه التغذية
ASTM A688 / ASME SA688 (أنابيب تسخين المياه الملحومة من الفولاذ المقاوم للصدأ ، الانحناء U متاح)
نطاق الحجم:
OD 12.7 - 38 ملم
انحناء نصف قطر من 1.5 × OD حتى 1250 مم.الحد الأدنى لأنصاف أقطار الانحناء لـ OD′s التي تزيد عن 28 مم بعد الاتفاق.
طول الساق دقيقة.1،000 ملم
طول الساق كحد أقصى.12000 مم
المعالجة الحرارية لأنصاف الأقطار حتى 1،000 مم
المعايير التقنية:
المواصفات الأخرى أو المتطلبات الخاصة المتاحة عند الطلب.نسخ من المواصفات القياسية المشتركة متوفرة عند الطلب.
الاختبار المائي:
بعد المعالجة الحرارية ، يتم فحص جميع أنابيب U بالماء.
الحد الأدنى لوقت الانتظار عند الضغط المطلوب هو 5 ثوانٍ.
يتم تجفيف جميع الأنابيب وتنظيفها بعناية بعد الاختبار.
القياس والقطع والنزع والتنظيف:
يتم قياس الانحناءات على شكل U وفقًا للمعايير ذات الصلة ، أو وفقًا لمواصفات العميل.
يتم قطع جميع الأنابيب إلى أطوال الأرجل المحددة ، ويتم إزالة الأطراف وتنظيف الأنابيب داخليًا بالهواء.
قبل التعبئة ، يتم تغطية كلا الطرفين بأغطية بلاستيكية.

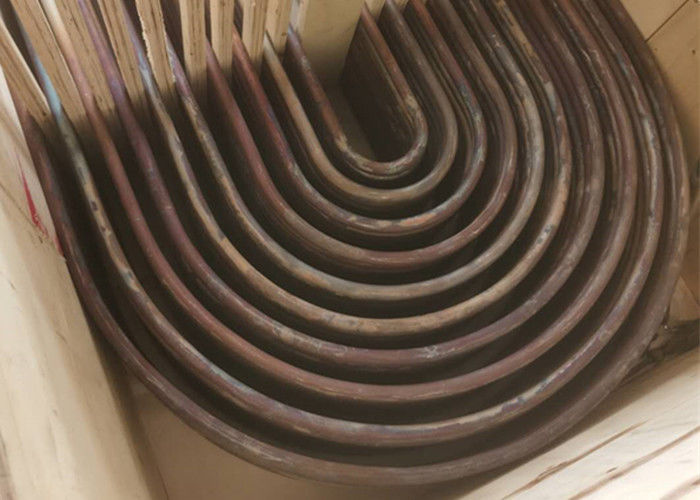

التعبئة:
في الصناديق الخشبية القوية أو المفتوحة أو المغلقة حسب الوجهة - كحد أقصى.8000 كجم
نهايات الأنابيب محمية بأغطية بلاستيكية.
الفواصل العمودية لكل نصف قطر.
فواصل بلاستيكية خالية من الكلوريد بين كل صف ، كل 2 متر.
كل حزمة مغطاة بالبلاستيك.
يمكن للعملاء تقديم رسم التعبئة.
يتم وضع قوائم التعبئة ، المغطاة بالبلاستيك ، على كل صندوق خشبي لسهولة التعرف على تفاصيل الطلب - بما في ذلك القائمة الدقيقة لأنصاف القطر والأطوال بالداخل.
