تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواصفات الأنبوب: | ASME SA213 | مواد: | TP317L |
|---|---|---|---|
| شكل: | يو بيند تيوب | اسم المنتج: | أنابيب الصلب غير القابل للصدأ |
| نوع الأنبوب: | مسحوب على البارد سلس | بحجم: | 1/2 "-1" |
| WT: | 0.035 "- 0.120" | إنهاء: | ملدن ومخلل |
| صفقة: | حقيبة خشبية | تطبيق: | مبادل حراري |
| تسليط الضوء: | أنبوب مبادل حراري من الفولاذ المقاوم للصدأ tp317,أنبوب مبادل حراري من الفولاذ المقاوم للصدأ SA213,أنبوب نقل الحرارة tp317 |
||

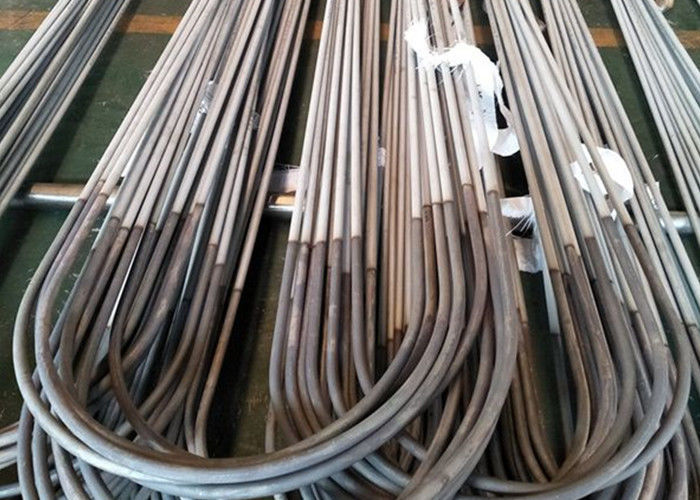

ASME SA213 TP317L U أنابيب الانحناء ، أنبوب الفولاذ المقاوم للصدأ المسحوب على البارد
317 لتر من الفولاذ المقاوم للصدأ هو نسخة منخفضة الكربون من 317 فولاذ مقاوم للصدأ.إنها تمتلك نفس القوة العالية ومقاومة التآكلوسينتج لحامات أقوى بسبب محتواها المنخفض من الكربون.317L مشابه لـ316 لتر الفولاذ المقاوم للصدأ ولكنه يوفر مقاومة محسنة للتآكل الجوي، للعديد من الأحماض العضوية وغير العضوية والأغذية والمشروبات.يزيد محتوى الموليبدينوم 317 لتر من 3 إلى 4٪ من 2 إلى 3٪ في 316 و 316 لتر.يتحول العديد من المستخدمين إلى هذه السبيكة بدلاً من 304 و 316 مع تحسن التوافر والتكلفة.
| المعايير | ASTM A 213، ASME SA 213، ASTM A 249، ASME SA 249، ASTM A 688، ASME SA 688، ASTM A 789، ASME SA 789، ASTM B 163، ASME SB 163، ASTM B 167، ASME SB 167، ASTM B 668 ، ASME SB 668 |
| المواد | 304 / L / H ، 316 / L / TI ، 317 / L ، 321 / H ، 347 / H ، 310S ، S31500 ، S31803 ، S32205 ، S32750 ، S32760 ، S32001 ، S32304 ، N06600 ، N06625 ، N08800 ، N08810 ، N08811 ، N08825 ، N08904 ، N04400 ، TI GR.1 / GR.2 |
| القطر الخارجي | BWG | |||||||
| 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| سمك الجدار مم | ||||||||
| 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| مم | بوصة | الوزن كجم / م | ||||||
| 12.70 | 1/2 | 0.214 | 0.263 | 0.356 | 0.457 | - | - | - |
| 15.88 | 5/8 | 0.271 | 0.334 | 0.455 | 0.588 | - | - | - |
| 19.05 | 3/4 | 0.327 | 0.405 | 0.553 | 0.729 | 0.895 | - | - |
| 25.40 | 1 | 0.440 | 0.546 | 0.750 | 0.981 | 1.234 | 1.574 | - |
| 31.75 | 11/4 | 0.554 | 0.688 | 0.947 | 1.244 | 1.574 | 2.014 | - |
| 38.10 | 11/2 | 0.667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | - |
| 44.50 | 13/4 | - | - | 1.342 | 1.774 | 2.244 | 2.894 | 3.50 |
| 50.80 | 2 | - | - | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 |
خصائص الفولاذ المقاوم للصدأ 317 لتر:
أنابيب الضغط
ASTM A249 / ASME SA249 (سخان الغلاية الفولاذية الأوستنيتي الملحومة وأنابيب المبادل الحراري)
ASTM A269 / ASME SA269 (أنابيب الخدمة العامة غير الملحومة المصنوعة من الفولاذ المقاوم للصدأ الأوستنيتي)
ASTM A270 / ASME SA270 (أنابيب صحية غير ملحومة وملحومة من الفولاذ المقاوم للصدأ الأوستنيتي)
ASTM A213 / ASME SA213 (غلاية فولاذية غير ملحومة من الحديد والسبائك ، وسخان فائق وحرارة-
أنابيب مبادل)
ASTM A179 / ASME SA179 (أنابيب مبادل حراري من الكربون وسبائك الكربون غير الملحومة)
أنابيب سخان مياه التغذية
ASTM A688 / ASME SA688 (أنابيب تسخين المياه الملحومة من الفولاذ المقاوم للصدأ ، الانحناء U متاح)
نطاق الحجم:
OD 12.7 - 38 ملم
انحناء نصف قطر من 1.5 × OD حتى 1250 مم.الحد الأدنى لأنصاف أقطار الانحناء لـ OD′s التي تزيد عن 28 مم بعد الاتفاق.
طول الساق دقيقة.1،000 ملم
طول الساق كحد أقصى.12000 مم
المعالجة الحرارية لأنصاف الأقطار حتى 1،000 مم
المعايير التقنية:
المواصفات الأخرى أو المتطلبات الخاصة المتاحة عند الطلب.نسخ من المواصفات القياسية المشتركة متوفرة عند الطلب.
الاختبار المائي:
بعد المعالجة الحرارية ، يتم فحص جميع أنابيب U بالماء.
الحد الأدنى لوقت الانتظار عند الضغط المطلوب هو 5 ثوانٍ.
يتم تجفيف جميع الأنابيب وتنظيفها بعناية بعد الاختبار.
القياس والقطع والنزع والتنظيف:
يتم قياس الانحناءات على شكل U وفقًا للمعايير ذات الصلة ، أو وفقًا لمواصفات العميل.
يتم قطع جميع الأنابيب إلى أطوال الأرجل المحددة ، ويتم إزالة الأطراف وتنظيف الأنابيب داخليًا بالهواء.
قبل التعبئة ، يتم تغطية كلا الطرفين بأغطية بلاستيكية.
التعبئة:
في الصناديق الخشبية القوية أو المفتوحة أو المغلقة حسب الوجهة - كحد أقصى.8000 كجم
نهايات الأنابيب محمية بأغطية بلاستيكية.
الفواصل العمودية لكل نصف قطر.
فواصل بلاستيكية خالية من الكلوريد بين كل صف ، كل 2 متر.
كل حزمة مغطاة بالبلاستيك.
يمكن للعملاء تقديم رسم التعبئة.
يتم وضع قوائم التعبئة ، المغطاة بالبلاستيك ، على كل صندوق خشبي لسهولة التعرف على تفاصيل الطلب - بما في ذلك القائمة الدقيقة لأنصاف القطر والأطوال بالداخل.
التركيب الكيميائي لـ ASTM A213 / ASME SA 213213317L 317LM 317LMN
| درجة | ج | مينيسوتا | ص | كبريت | سي | سجل تجاري | نيكل | مو | ن | النحاس | وزن ٪ |
| 317 S31700 | 18.00 | 11.00 | 3.00 | دقيقة. | |||||||
| 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 20.00 | 15.00 | 4.00 | ماكس. | |||
| 317 لترًا S31703 | 18.00 | 11.00 | 3.00 | دقيقة. | |||||||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 20.00 | 15.00 | 4.00 | ماكس. | |||
| 317 إل إم S31725 | 18.00 | 13.50 | 4.00 | دقيقة. | |||||||
| 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 20.00 | 17.50 | 5.00 | 0.20 | 0.75 | ماكس | |
| 317LMN S31726 | 17.00 | 13.50 | 4.00 | 0.10 | دقيقة. | ||||||
| 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 20.00 | 17.50 | 5.00 | 0.20 | 0.75 | ماكس. | |
| EN 10216-5 1.4439 | 16.50 | 12.50 | 4.00 | دقيقة. | |||||||
| 0.030 | 2.00 | 0.040 | 0.015 | 1.00 | 18.50 | 14.50 | 5.00 | ماكس. | |||
| EN 10217-7 1.4438 | 17.50 | 13.00 | 3.00 | دقيقة. | |||||||
| 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 19.50 | 16.00 | 4.00 | ماكس. |
