تفاصيل المنتج:
شروط الدفع والشحن:
|
| مواصفات الأنبوب: | ASME SA179 | مواد: | SA179 |
|---|---|---|---|
| شكل: | أنبوب يو بيند من الصلب الكربوني | اسم المنتج: | أنبوب الانحناء للمبادل الحراري |
| نوع الأنبوب: | مسحوب على البارد سلس | بحجم: | 1/2 "-1" |
| WT: | 0.035 "- 0.120" | إنهاء: | مزيت |
| صفقة: | حقيبة خشبية | تطبيق: | مبادل حراري |
| تسليط الضوء: | انحناءات U من الفولاذ المقاوم للصدأ SA179,انحناءات U من الفولاذ المقاوم للصدأ 0.035 بوصة,أنبوب غير ملحوم ASME sa179 |
||

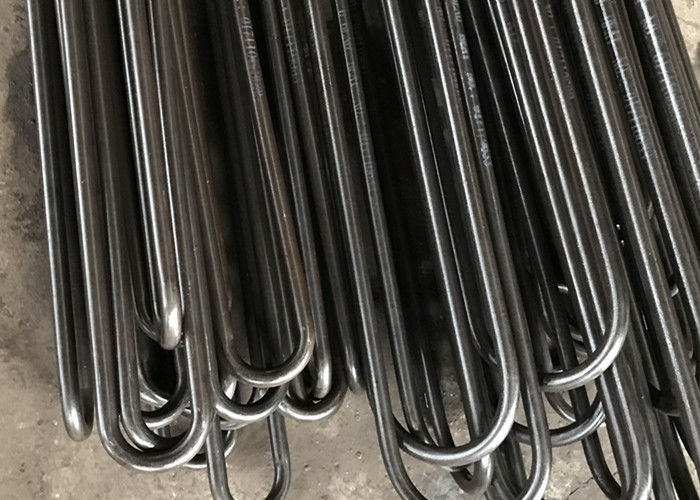

ASME SA179 U أنبوب الانحناء أنابيب الكربون الصلب U لمبادل حراري للغلاية
يغطي معيار ASTM A179 / ASME SA179 الحد الأدنى لسماكة الجدار ، وأنابيب الصلب منخفضة الكربون المسحوبة على البارد للمبادلات الحرارية الأنبوبية ، والمكثفات ، وأجهزة نقل الحرارة المماثلة.يتطلب معيار ASTM A179 / ASME SA179 معالجة الأنابيب بالحرارة بعد المرور النهائي بالبرودة عند درجة حرارة 1200 درجة فهرنهايت [650 درجة مئوية] أو أعلى.
تستخدم أنابيب الانحناء U ASTM A179 على نطاق واسع في المبادلات الحرارية.
يتم تطبيق الأنابيب المثنية على شكل حرف U للمبادلات الحرارية في الغالب في مصانع النفط والغاز والمصانع الكيماوية والبتروكيماوية والمصافي ومحطات الطاقة ومحطات الطاقة المتجددة.يمكن توفير الأنابيب ذات الزعانف المنخفضة على شكل منحنيات على شكل حرف U.
| المكونات الكيميائية A179 (٪) | |||||||
| ج | سي | مينيسوتا | ص | س | مو | سجل تجاري | الخامس |
| 0.06-0.18 | / | 0.27-0.63 | ≤0.035 | ≤0.035 | / | / | / |
ASTM A179 أنبوب الخواص الميكانيكية
| A179 الخصائص الميكانيكية | |||
| الشد القوة (الأم) |
يخضع أو يستسلم القوة (الأم) |
استطالة (٪) |
صلابة (HRB) |
| ≥325 | ≥180 | ≥35 | ≤72 |
ASTM A179 تسامح سماكة جدار الأنبوب
| A179 أنابيب غير ملحومة ، منتهية على البارد | ||
| القطر الخارجي في.(مم) |
التسامح سمك الجدار ٪ | |
| أكثر من (+) | تحت (-) | |
| 1 ½ (38.1) و تحت |
20 | 0 |
| أكثر من 1½ (38.1) | 22 | 0 |
أتحمل القطر الخارجي لأنبوب STM A179
| A179 أنابيب غير ملحومة منتهية على البارد | ||
| القطر الخارجي في.(مم) |
الاختلافات المسموح بها في.(مم) | |
| أكثر من (+) | تحت (-) | |
| تحت 1 (25.4) | 0.004 (0.1) | 0.004 (0.1) |
| 1 إلى 1 (25.4 إلى 38.1) ، بما في ذلك | 0.006 (0.15) | 0.006 (0.15) |
| أكثر من 11⁄2 إلى 2 [38.1 إلى 50.8] ، باستثناء | 0.008 (0.2) | 0.008 (0.2) |
| 2 إلى 212 [50.8 إلى 63.5] ، باستثناء | 0.010 (0.25) | 0.010 (0.25) |
| 21⁄2 إلى 3 [63.5 إلى 76.2] ، باستثناء | 0.012 (0.3) | 0.012 (0.3) |
المعايير التقنية:
المواصفات الأخرى أو المتطلبات الخاصة المتاحة عند الطلب.نسخ من المواصفات القياسية المشتركة متوفرة عند الطلب.
الاختبار المائي:
بعد المعالجة الحرارية ، يتم فحص جميع أنابيب U بالماء.
الحد الأدنى لوقت الانتظار عند الضغط المطلوب هو 5 ثوانٍ.
يتم تجفيف جميع الأنابيب وتنظيفها بعناية بعد الاختبار.
القياس والقطع والنزع والتنظيف:
يتم قياس الانحناءات على شكل U وفقًا للمعايير ذات الصلة ، أو وفقًا لمواصفات العميل.
يتم قطع جميع الأنابيب إلى أطوال الأرجل المحددة ، ويتم إزالة الأطراف وتنظيف الأنابيب داخليًا بالهواء.
قبل التعبئة ، يتم تغطية كلا الطرفين بأغطية بلاستيكية.
التعبئة:
في الصناديق الخشبية القوية أو المفتوحة أو المغلقة حسب الوجهة - كحد أقصى.8000 كجم
نهايات الأنابيب محمية بأغطية بلاستيكية.
الفواصل العمودية لكل نصف قطر.
فواصل بلاستيكية خالية من الكلوريد بين كل صف ، كل 2 متر.
كل حزمة مغطاة بالبلاستيك.
يمكن للعملاء تقديم رسم التعبئة.
يتم وضع قوائم التعبئة ، المغطاة بالبلاستيك ، على كل صندوق خشبي لسهولة التعرف على تفاصيل الطلب - بما في ذلك القائمة الدقيقة لأنصاف القطر والأطوال بالداخل.
